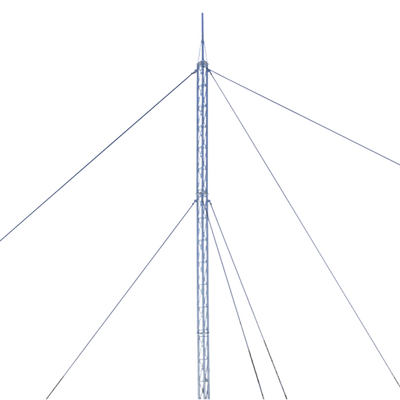

Kit de Torre Arriostrada de Techo de 15 m con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).

Características Destacadas:

• Producto elaborado Bajo Normativa ISO 9001:2015.
• Gran Elevación / Bajo costo.
• 100% Inspección de Ensamble Tramo – Tramo.
• Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633.
• Ideal para zonas secas libre de corrosión.

Características Físicas:

• Carga Axial Máxima: 200 Kg.
• Altura: 15 metros (5 tramos).
• Resistencia al viento: 200 km /hr.
• Protección anticorrosiva: Galvanizado Electrolítico (AST B-633).
• Aplicación: Intemperie (Zonas desérticas o baja humedad)

Incluye los siguientes componentes:

Cantidad	Modelo	Descripción
5	STZ30	Tramo de torre de 30 cm de ancho de cara.
1	SCZ30P	Copete de torre de 30 cm con opresor para pararrayo.
1	SBA30	Base para torre de 30 cm.
1	SAB30	Ancla para base de torre.
3	SJB30	Brida de sujeción de Retenida.
3	SAP01	Ancla de losa o pared para Retenida.
18	CUELLO-14-HDG	Cuello para cable de retenida
54	NUDO-316-FJG	Abrazadera tipo perro de 3/16′.

No incluye cable de retenida. Se recomiendan 160 metros de retenida de 1/8′ (SRET-318-CAM) o diámetros superiores.

No incluye Tensores. Se recomiendan 9 tensores de 1/2′ x 6′. (TEN1/2X6OGJ o TEN1/2X6OQJ).

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**



Cantidad	Modelo	Descripción
2	EIGSLSE	Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810.
2	HLU3R2	Montaje para lámpara de obstrucción EIGSLSE

Cantidad	Modelo	Descripción
1	TG45AB	Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1	S610	Registro plástico.
3	TGCR11	Conector de Ojo
2	TGAB18	Conector para Varilla
1	TGBUSG10	Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)



* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado paraTorre  (No incluido):

Cantidad	Modelo	Descripción
1	TGTDPC	Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1	TG45AB	Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brújula y nivel.
1	S610	Registro plástico chico.
1	ANTIOX	Aerosol para protección de terminales.
3	TGCR11	Conector de Ojo.
2	TGAB18	Conector para Varilla.
10	TGAC	Aislador para torre.



*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.



Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.
