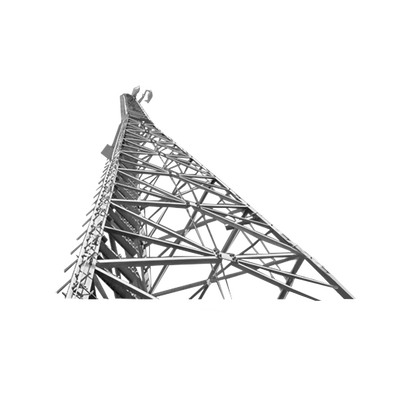

Torre Autosoportada. 70ft (21.3m) SuperTitan S100 Galvanizada (incluye anclaje)

Descripción



El SuperTitan KD es una torre modular que se puede elevar hasta 190 pies de altura. Este sistema modular se puede configurar para crear difrentes tipos de torres,  variando alturas y capacidades de carga.
El diseño SuperTitan KD cumple con el estándar ANSI-TIA-222 F & G.

Especificaciones:

-Tipo: Autosoportada.
-Altura de cada sección: 10′ (3.048 m).
-Altura Total: 21.33m (70′).
-Modelo: S-100
-Diseñado para cumplir con el estándar TIA/EIA​-222.

Capacidad de carga	Velocidad de viento
Condiciones de carga.	90 mph (144.8km/hr)	105 mph (168.9 km/hr)	120 mph (193.1 km/hr)
Área de antenas permisibles en pies cuadrados (ft²). EIA Rev. Clase 1: 0.75′ Hielo	14	2	–
Área de antenas permisibles en pies cuadrados (ft²). EIA Rev. Clase 2: 0.75′ Hielo	8	–	–



Aplicaciones:

-Servicios de emergencia (policía, bomberos, etc.).
​-Sistemas SCADA.
-Ideal para estaciones base con mayor carga parámetros.
-Torres para instalación de estación base.


Diferenciadores de la Línea SUPERTITAN

-Altura máxima de 190 pies.
-Nuevo empaque innovador.
-Reduce drásticamente los costos de flete.
-Plazos de entrega reducidos.


 Accesorios complementarios (No incluidos).

Cantidad     Modelo                    Descripción

    7          TRY-ST-STEP10               Peldaños tipo Perno para Torres. Secciones 1 a 12 kit con 10 pzas.

    1          TRY-ST-LV100                 Línea de Vida hasta 30.48 m (100 pies). Compatible con línea Super Titan.

    1          TRY-STLR                       Punta Pararrayo Maciza para Estructura de Torres.

    1          TRY-ST-GROUND1           Sistema de Aterrizaje en 3 Piernas para torres ST.

   21         TRYSTBRKT4H                Bracket Guía de Cable de 4 orificios para torre ST.

    2          EIGSLSE*                       Lámpara de Obstrucción Autónoma con Led color rojo con Panel Solar.

    2          HLU3TA                          Base para Lámpara de Obstrucción EIGSLE.

   *Dos en la punta.

---

Sistema de Empaque Optimizado:



Instalación típica de Torre:

Instalación en condiciones de Nieve:
