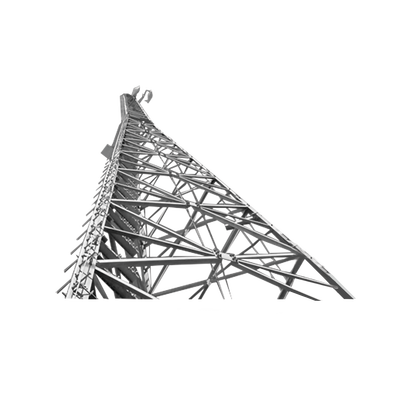

Torre Autosoportada. 190ft (57.9m) SuperTitan S310 Galvanizada (incluye anclaje)

Descripción



El SuperTitan KD es una torre modular que se puede elevar hasta 190 pies de altura. Este sistema modular se puede configurar para crear difrentes tipos de torres,  variando alturas y capacidades de carga.
El diseño SuperTitan KD cumple con el estándar ANSI-TIA-222 F & G.

Especificaciones:

• Tipo: Autosoportada.
• Altura de cada sección: 10′ (3m).
• Altura Total: 57.9 m (190′).
• Modelo: S-310
• Diseñado para cumplir con el estándar TIA/EIA​-222.
• Modelo de fábrica: 5.94.0310.190

Capacidad de carga	Velocidad de viento
Condiciones de carga.	90 mph (144.8km/hr)	105 mph (168.9 km/hr)	120 mph (193.1 km/hr)
Área de antenas permisibles en pies cuadrados (ft²). EIA Rev. Clase 1: 0.75′ Hielo	8	–	–
Área de antenas permisibles en pies cuadrados (ft²). EIA Rev. Clase 2: 0.75′ Hielo	–	–	–



Aplicaciones:

-Servicios de emergencia (policía, bomberos, etc.).
​-Sistemas SCADA.
-Ideal para estaciones base con mayor carga parámetros.
-Torres para instalación de estación base.


Diferenciadores de la Línea SUPERTITAN

-Altura máxima de 190 pies.
-Nuevo empaque innovador.
-Reduce drásticamente los costos de flete.
-Plazos de entrega reducidos.

Accesorios complementarios (No incluidos).

Cantidad     Modelo                    Descripción

    10          TRY-ST-STEP10             Peldaños tipo Perno para Torres. Secciones 1 a 12 kit con 10 pzas.

    9            TRY-ST-STEPW              Escalera de 3 m Tipo Perno con Sección Soldada para Torres. Secciones 13 a 21.

    1           TRY-ST-LV190                Línea de Vida hasta 57.9 m (190 pies). Compatible con línea Super Titan.

    1           TRY-TLR                        Punta Pararrayo Maciza para Estructura de Torres.

    1           TRY-ST-GROUND3          Sistema de Aterrizaje en 3 Piernas para torres ST.

   66          TRYSTBRKT4H               Bracket Guía de Cable de 4 orificios para torre ST.

    1           TRYSTANTIC13              Sistema antiescala para torre, secciones 13-21.

    3           EIGSLSE*                      Lámpara de Obstrucción Autónoma con Led color rojo con Panel Solar.

    3           HLU3TA                         Base para Lámpara de Obstrucción EIGSLE.

*Dos en la punta y 1 a 2/3 partes.



---

Sistema de Empaque Optimizado:



Instalación típica de Torre:

Instalación en condiciones de Nieve:
